Kuna kokkupandavate nutitelefonide ülemaailmne tarne kasvab jätkuvalt,Fold-seeria LCD-ekraanidon muutunud üheks tehniliselt nõudlikumaks segmendiks olmeelektroonika järelturul. Erinevalt tavapäraste lameekraanide standardsetest protsessidest esitavad painduvad ekraanid ainulaadseid väljakutseid füüsilise struktuuri, elektriliste omaduste ja rikkerežiimide osas, mis nõuavad spetsiaalseid katsetamise, liigitamise ja renoveerimise võimeid.
IDC andmete kohaselt ületas kokkupandavate nutitelefonide tarne 2025. aastal üle 22 miljoni ühiku, kusjuures kumulatiivne installeeritud baas ületas 50 miljonit ühikut. Samsungile kuulub ligikaudu 65% sellest turust, mistõttu on selle Fold-seeria suurim Fold-seeria LCD-ekraanide järelturu remondinõudluse allikas. Tööstusuuringud näitavad 7–9% ekraaniga seotud rikete määra 12 kuu jooksul pärast kokkupandavate seadmete kasutamist, mis on oluliselt kõrgem kui 3–5% tavapäraste lipulaeva tüüpi ribatüüpi telefonide puhul. Hingepiirkonna painduvate kaablite purunemised, painduva substraadi kihistumine ja puuteanduri rike on kolm peamist rikkerežiimi. Uute kokkupandavate ekraanikoostude ametlikud asenduskulud jäävad tavaliselt vahemikku 200–400 ja ooteaeg on 5–10 tööpäeva. See reaalsus on kiirendanud Fold-seeria LCD-ekraanide professionaalsete taastamis- ja renoveerimiskanalite valmimist.
Järgmises tabelis on praegu järelturul saadaolevate Fold-seeria LCD-ekraanide mudeliidentifikaatorid ja peamised tehnilised andmed.
| Toote mudel | Ühilduv seade | Paneeli tüüp | Põhiekraani suurus | Resolutsioon | Värskendussagedus | Draiveri IC |
|---|---|---|---|---|---|---|
| Voldi 6 LCD | Galaxy Z Fold6 | Dünaamiline AMOLED 2X | 7,6" | 2160 × 1856 | 120 Hz | S6SY761X |
| Voldi 5 LCD | Galaxy Z Fold5 | Dünaamiline AMOLED 2X | 7,6" | 2176 × 1812 | 120 Hz | S6SY761 |
| Voldi 4 LCD | Galaxy Z Fold4 | Dünaamiline AMOLED 2X | 7,6" | 2176 × 1812 | 120 Hz | S6SY760 |
| Voldi 3 LCD | Galaxy Z Fold3 | Dünaamiline AMOLED | 7,6" | 2208 × 1768 | 120 Hz | S6SY759 |

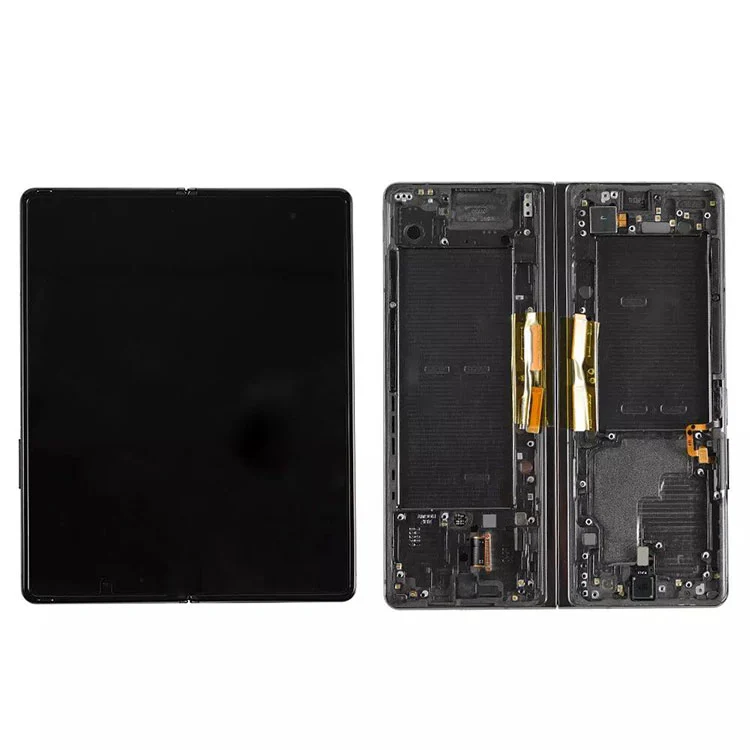

| Voldi 2 LCD | Galaxy Z Fold2 | Dünaamiline AMOLED | 7,4" | 2213 × 1689 | 120 Hz | S6SY758 |

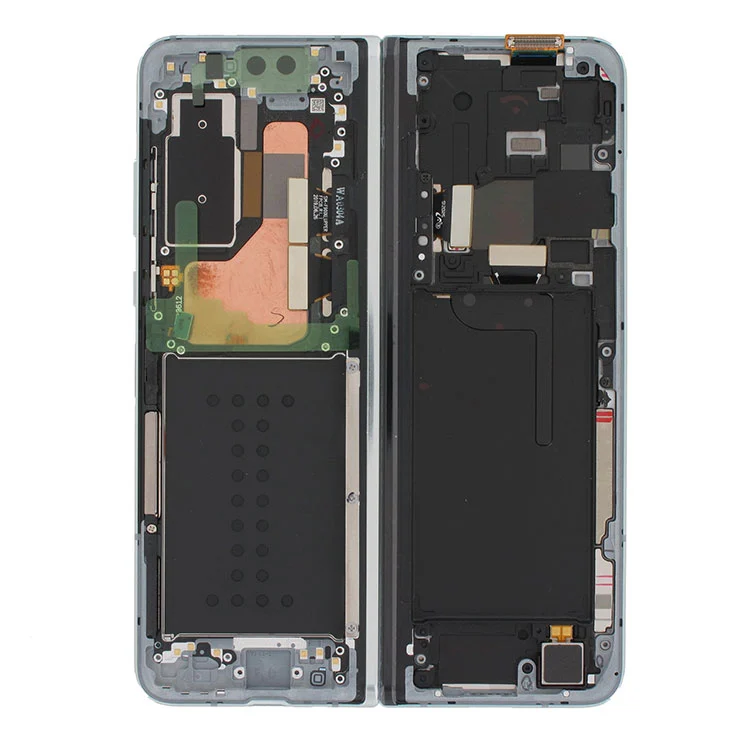

| Kokkupandav LCD | Galaxy Fold (1. põlvkond) | Dünaamiline AMOLED | 7,3" | 2152 × 1536 | 60 Hz | S6SY757 |
Ühilduvuse märkus:Pistikute pistikupesad ja paindkaablite määramised on põlvkondade lõikes erinevad. Põlvkondadevahelist asendamist ei toetata.
Inseneri vaatenurgast tõrked sisseFold-seeria LCD-ekraanidjärgima tuvastatavaid füüsilisi mustreid, mitte juhuslikku jaotust.
Hinge-ala metallijälgede väsimusmurd
Painduva OLED-paneeli all olevad mitmekihilised metallijäljed (andmeliinid, skaneerimisliinid, elektriliinid) kogevad korduval voltimisel tsüklilist paindepinget. Laboratoorsed andmed näitavad, et kuigi Samsung hindab neid ekraane 200 000 voltimiseks, tekitab reaalne kasutamine hingede tolerantside ja tolmu sissepääsuga mõnes proovis pärast 80 000–100 000 tsüklit mikropragusid. Elektriline testimine paljastab ühe või mitu vertikaalset joont (heledad või tumedad), mis näitavad lahtist või lühist. Seda tüüpi rikkeid saab lahendada täppisliimimisseadmete abil, 100-kordse suurendusega murdumiskohtade asukoha määramisega ja elektriühenduste taastamisega termokompressioonliimiga anisotroopse juhtiva kile (ACF) abil.
Paindlik substraadi kihistumine, mis põhjustab kontakti kadumise
Kokkupandavate ekraanide puutetundliku anduri kiht kasutab tavaliselt hõbedast nanotraati või metallvõrku, mis on kaetud elastsele polüimiidsubstraadile. Pikaajaline voltimine võib põhjustada lokaalset eraldumist substraadi ja katteklaasi optilise liimikihi vahel, mille tulemuseks on puutesignaali katkestus. Tüüpiline sümptom on 2–3 cm laiune riba üle ekraani keskosas ilma puutele reageerimata. See nõuab puhta ruumi keskkonna puhastamist ja uuesti lamineerimist, kasutades suure läbilaskvusega optilist liimi koos vaakumliimimisseadmetega. Vähem kui 12–15% remondiasutustest suudab seda probleemi pidevalt lahendada.
Draiveri IC või Flex Cable täielik rike
Mõned Fold-seeria LCD-ekraanid näivad füüsiliselt kahjustamata, kuid neil puudub kuvaväljund. Vea isoleerimise testimine tuvastab tavaliselt kas ebaõnnestunud draiveri IC või katkise pika painduva kaabli, mis jookseb läbi hingepiirkonna, mis kujutab endast signaalitee mehaanilist nõrka kohta. Pärast vigase segmendi leidmist diagnostikaplaatide abil saab paindkaabli välja vahetada või draiveri IC ümber kerida. Sellel remonditüübil on kolmest suuremast rikete kategooriast madalaim hind, edukuse määr ületab 85%.
Viietasemeline hindamisstandard
Professionaalsed taastamistoimingud on loonud täiustatud hindamissüsteemi Fold-seeria LCD-ekraanide töötlemiseks:
| Hinne | Definitsioon | Elektrikatsete standard | Dispositsiooni tee |
|---|---|---|---|
| A | Täisfunktsionaalne korralik seade | Puutehälve kogu ala ulatuses <1,5 mm, heleduse ühtlus > 85%, ekraanidefekte pole | Otsene retsirkulatsioon |
| B | Väike kosmeetiline defekt | Täielik funktsionaalsus, väikesed polarisaatori kriimud või raami kulumine lubatud | Puhastatud, alandatud ringlus |
| C | Parandatav funktsionaalne rike | Paindumine, IC rike või draiveriplaadi anomaalia, kuid paneel ja puutekiht on terved | Sisestage sidumis-/relamineerimisprotsess |
| D | Parandamatu funktsionaalne rike | Paneeli vedeliku leke, OLED-i sissepõlemine või substraadi füüsiline purunemine | Demonteerige komponendi tasemel osade jaoks |
| E | Täielik 报废 | Mitme kihi struktuurikahjustused | Materjali taastamine |
Tööstusharu andmed tegelikest taastamistöödest näitavad, et kogutud Fold-seeria LCD-ekraanide hulgas moodustavad A- ja B-klassid kokku 18–22%, klassi C 35–40% ning ülejäänud osa moodustavad D- ja E-klassid. Enam kui pooltel ebaõnnestunud ekraanidel on korduskasutamise või komponentide taaskasutamise väärtus, mis on oluliselt kõrgem kui traditsiooniliste lamedate LCD-ekraanide umbes 30% taaskasutusmäär.
Fold-seeria LCD-ekraanide täpseks liigitamiseks on vaja spetsiaalset testimisseadmete maatriksit:
| Testi kategooria | Varustus | Peamised spetsifikatsioonid | Testitavad esemed |
|---|---|---|---|
| Elektriline | Ekraani tester | MIPI protokolli tugi, 3,3V-5,5V reguleeritav | Hallskaala, ühevärviline, gradientmustrid |
| Elektriline | Puudutage valikut Test Board | 126-punktiline maatriksskaneerimine, ±0,5 mm täpsus | Surnud tsooni tuvastamine, triivi mõõtmine |
| Elektriline | Vananemisriiul | 72 tundi, tsükkel 25°C-45°C | Varjatud rikke sõelumine |
| Optiline | Valgusülekande tabel | 5000-8000 luksi reguleeritav | Vedeliku leke, muljumiskahjustus, polarisaatori mullid |
| Optiline | Kortsude sügavuse mõõtur | Laseri nihkeandur, ±0,01 mm täpsusega | Füüsiline kortsude sügavuse mõõtmine |
| Visuaalne | Mikroskoop | 100-200x suurendus | Kuldsõrme oksüdatsioon, mikropraod |
| Töökindlus | Temperatuuri/niiskuse kamber | 60°C / 90% suhteline õhuniiskus | Remondijärgne stabiilsuse valideerimine |
| Töökindlus | Voldi tester | 15-20 tsüklit/minutis, programmeeritav nurk | Painde eluea proovide võtmine |
Taastatud Samsung Fold seeria ekraanide analüüs näitab erinevat rikkerežiimide jaotumist põlvkondade lõikes:
| Ekraani mudel | Fleksi luumurd | Puudutage valikut Delamineerimine | IC/Flex kaabel | muud | Üldine remonditavuse määr |
|---|---|---|---|---|---|
| Voldi 6 LCD | 41% | 18% | 24% | 17% | 67% |
| Voldi 5 LCD | 44% | 16% | 22% | 18% | 68% |
| Voldi 4 LCD | 46% | 15% | 21% | 18% | 68% |
| Voldi 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Voldi 2 LCD | 48% | 14% | 20% | 18% | 69% |
| Kokkupandav LCD | 38% | 10% | 35% | 17% | 72% |
Uuemate põlvkondade mudelitel Fold 6 ja Fold 5 on võrreldes Fold 3-ga võrreldes pisut täiustatud painduva kaabli konstruktsioon ja madalamad murdumismäärad. Esimese põlvkonna Fold kuvaritel on draiveri IC tõrkemäär kõrgem, kuid neid on üldiselt lihtsam parandada, mille tulemuseks on kõigi põlvkondade seas kõrgeim üldine parandatavus.
Järgmised on Fold-seeria LCD-ekraanide võrdlushinnavahemikud B2B-jaotuse klasside kaupa (USD ühiku kohta, 2026. aasta I kvartali turuandmed):
| Ekraani mudel | Hinne A | Hinne B | C klass (remonditud) | D klass (osad) |
|---|---|---|---|---|
| Voldi 6 LCD | 165-190 dollarit | 140-160 dollarit | 85-105 dollarit | 35-45 dollarit |
| Voldi 5 LCD | 110-130 dollarit | 90-110 dollarit | 55-70 dollarit | 25-35 dollarit |
| Voldi 4 LCD | 80-95 dollarit | 65-80 dollarit | 40-50 dollarit | 18-25 dollarit |
| Voldi 3 LCD | 55-65 dollarit | 45-55 dollarit | 30-38 dollarit | 12-18 dollarit |
| Voldi 2 LCD | 35-45 dollarit | 28-35 dollarit | 18-25 dollarit | 8-12 dollarit |
| Kokkupandav LCD | 25-32 dollarit | 18-25 dollarit | 12-18 dollarit | 5-8 dollarit |
Hinnamärkused:A-klassi seadmed sobivad esmaklassilist kvaliteeti nõudvatele remondikanalitele. C-klassi remonditud seadmed (liitumise järel või polarisaatori vahetus) pakuvad hinnatundlikele ostjatele täielikku funktsionaalsust. D-klassi osad pakuvad painduvaid kaableid, draiveri IC-sid ja polarisaatoreid komponentide tasemel remondiks.
Kõigile kuueleFold-seeria LCD-ekraanid(6 / Voldi 5 / Fold 4 / Fold 3 / Fold 2 / Fold LCD), saadaval on täiskvaliteediga stabiilne tarne, sealhulgas:
Kõik saadetised läbivad ekraanitesti, kogu ala puutetundliku skannimise ja visuaalse liigitamise koos testiaruannetega.
